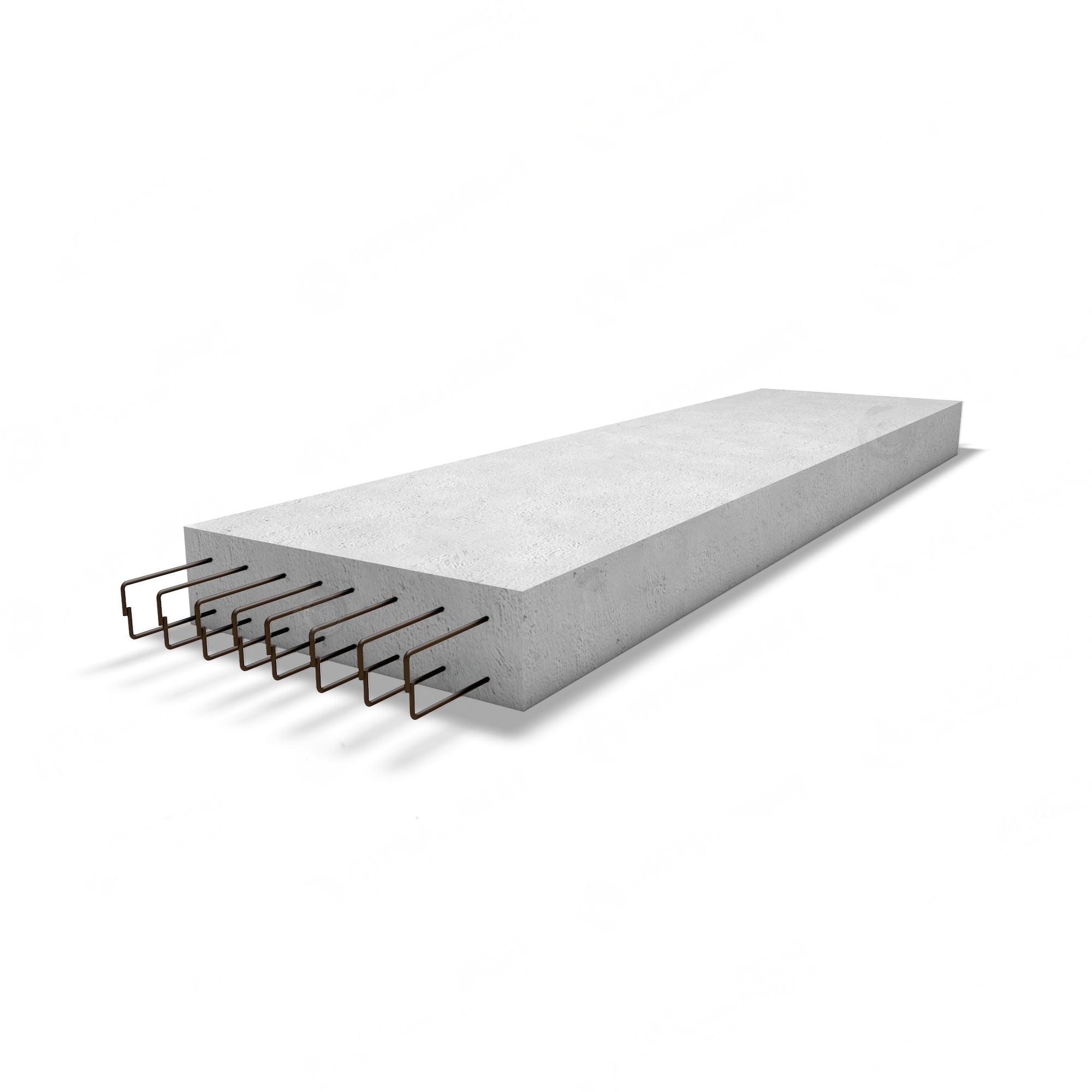

Сборные железобетонные плиты переходные ПК, выпускаемые по серии 3.503.1-96 и применяемые для автодорожных мостов и путепроводов неограниченной длины при любой высоте насыпи и для всех устоев. Предназначены для эксплуатации во всех климатических районах Российской Федерации (с сейсмичностью до 6 баллов включительно)
Для изготовления железобетонных плит переходных косых применяется тяжелый бетон по ГОСТ 25192-82 и ГОСТ 26633-85 класса по прочности В30 с армированием сетками и каркасами в сварном и вязаном вариантах.
Маркировка, например, ПК800.124.40-ТАIII-60⁰, состоит из двух или трех групп обозначений соответственно, разделенных дефисом:
П - плита, тип конструкции,
800 - длина в см,
124 - ширина в см,
40 - высота в см;
Т - 1, 2, 3, 4, 5, 6, 7 - температурные зоны
АIII - класс рабочей арматуры;
60⁰ - угол пересечения в градусах .
Для изготовления железобетонных плит переходных косых применяется тяжелый бетон по ГОСТ 25192-82 и ГОСТ 26633-85 класса по прочности В30 с армированием сетками и каркасами в сварном и вязаном вариантах.
Маркировка, например, ПК800.124.40-ТАIII-60⁰, состоит из двух или трех групп обозначений соответственно, разделенных дефисом:
П - плита, тип конструкции,
800 - длина в см,
124 - ширина в см,
40 - высота в см;
Т - 1, 2, 3, 4, 5, 6, 7 - температурные зоны
АIII - класс рабочей арматуры;
60⁰ - угол пересечения в градусах .
Наименование | D, внешний мм |
d, внутренний мм |
H, высота мм |
Масса, т |
Объём, м3 |
ПК400.98.15-ТАIII-50 | 4820 | 980 | 225 | 1,37 | 0,57 |
ПК400.98.15-ТАIII-55 | 4690 | 980 | 225 | 1,37 | 0,57 |
ПК400.98.15-ТАIII-60 | 4570 | 980 | 225 | 1,37 | 0,57 |
ПК400.98.15-ТАIII-65 | 4460 | 980 | 225 | 1,37 | 0,57 |
ПК400.98.15-ТАIII-75 | 4260 | 980 | 225 | 1,37 | 0,57 |
ПК400.124.15-ТАIII-50 | 5040 | 1240 | 225 | 1,75 | 0,73 |
ПК400.124.15-ТАIII-55 | 4870 | 1240 | 225 | 1,75 | 0,73 |
ПК400.124.15-ТАIII-60 | 4720 | 1240 | 225 | 1,75 | 0,73 |
ПК400.124.15-ТАIII-65 | 4580 | 1240 | 225 | 1,75 | 0,73 |
ПК400.124.15-ТАIII-75 | 4330 | 1240 | 225 | 1,75 | 0,73 |
ПК600.98.15-ТАIII-50 | 68220 | 980 | 150 | 2,06 | 0,86 |
ПК600.98.15-ТАIII-55 | 6690 | 980 | 150 | 2,06 | 0,86 |
ПК600.98.15-ТАIII-60 | 6570 | 980 | 150 | 2,06 | 0,86 |
ПК600.98.15-ТАIII-65 | 6460 | 980 | 150 | 2,06 | 0,86 |
ПК600.98.15-ТАIII-75 | 6260 | 980 | 150 | 2,06 | 0,86 |
ПК600.124.15-ТАIII-50 | 7040 | 1240 | 150 | 2,64 | 1,1 |
ПК600.124.15-ТАIII-55 | 6870 | 1240 | 150 | 2,64 | 1,1 |
ПК600.124.15-ТАIII-60 | 6720 | 1240 | 150 | 2,64 | 1,1 |
ПК600.124.15-ТАIII-65 | 6580 | 1240 | 150 | 2,64 | 1,1 |
ПК600.124.15-ТАIII-75 | 6330 | 1240 | 150 | 2,64 | 1,1 |
ПК800.98.20-ТАIII-50 | 6820 | 980 | 150 | 3,74 | 1,56 |
ПК800.98.20-ТАIII-55 | 6690 | 980 | 150 | 3,74 | 1,56 |
ПК800.98.20-ТАIII-60 | 6570 | 980 | 150 | 3,74 | 1,56 |
ПК800.98.20-ТАIII-65 | 6460 | 980 | 150 | 3,74 | 1,56 |
ПК800.98.20-ТАIII-75 | 6260 | 980 | 150 | 3,74 | 1,56 |
ПК800.124.20-ТАIII-50 | 7040 | 1240 | 150 | 4,68 | 1,95 |
ПК800.124.20-ТАIII-55 | 6870 | 1240 | 150 | 4,68 | 1,95 |
ПК800.124.20-ТАIII-60 | 6720 | 1240 | 150 | 4,68 | 1,95 |
ПК800.124.20-ТАIII-65 | 6580 | 1240 | 150 | 4,68 | 1,95 |
ПК800.124.20-ТАIII-75 | 6330 | 1240 | 150 | 4,68 | 1,95 |
